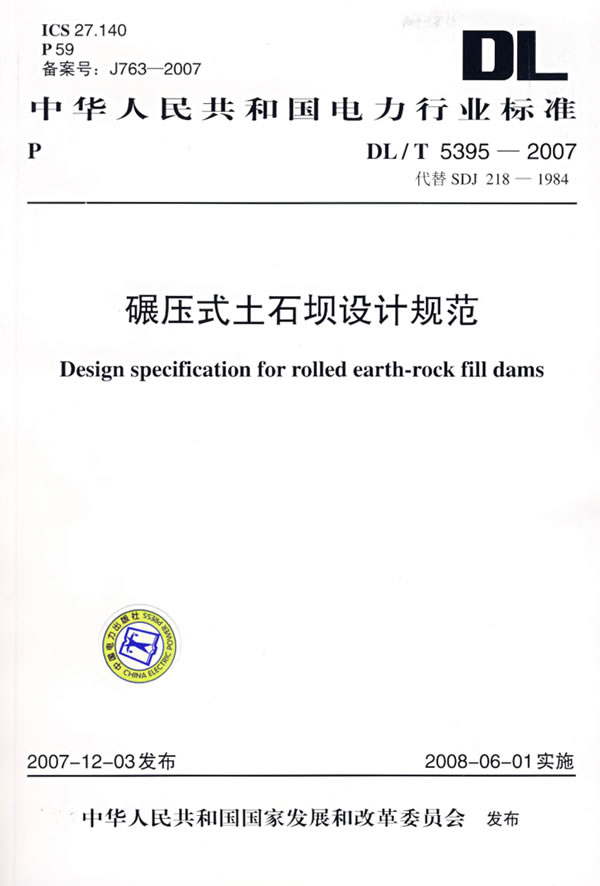

DL/T5395—2007 碾压式土石坝设计规范 代替SDJ218—1984
点此进入淘宝搜索页搜索分类: 图书,工业技术,水利工程,水利枢纽、水工建筑物,
作者： 本社 编
出 版 社：
出版时间： 2008-6-1字数： 208000版次： 1页数： 255印刷时间： 2008/06/01开本： 大32开印次： 1纸张： 胶版纸I S B N ： 1550831950包装： 平装内容简介
本标准是根据《国家发展改革委办公厅关于下达2003年行业标准项目补充计划的通知》（发改办工业[2003]873号）的要求，对SDJ 218-1984《碾压式土石坝设计规范》进行修订的。
SDJ 218-1984于1984年由水利电力部首次颁发实施。随后鲁布革、天生桥一级、小浪底等高土石坝建成，瀑布沟、水布垭、糯扎渡等世界一流土石坝工程正在建设中，积累了大量工程经验；同时，通过“六五”、“七五”、“八五”、“九五”国家科技攻关，以及对上述工程和洪家渡、三板溪、公伯峡等项目的研究，土石坝筑坝新技术有了长足的发展。为使土石坝设计更符合技术先进、经济合理的要求，对SDJ 218—1984进行修订是十分必要的。
在修订过程中，开展了《碾压式土石坝稳定分析可靠度理论研究》、《分散性黏土筑坝的可行性》、《波浪和护坡计算》及《稳定计算方法与安全系数标准》等专题研究工作，为修订奠定了坚实的基础
目录
前言
1 范围
2 规范性引用文件
3 术语和符号
3.1 术语
3.2 主要符号
4 总则
5 枢纽布置和坝型选择
5.1 坝轴线
5.2 泄水和引水建筑物
5.3 坝型选择
6 筑坝材料选择与填筑碾压要求
6.1 筑坝材料选择
6.2 填筑碾压要求
7 坝体结构
7.1 坝体分区
7.2 坝坡
7.3 坝顶超高
7.4 坝顶构造
7.5 防渗体
7.6 反滤层、垫层和过渡层
7.7 坝体排水
7.8 护坡
7.9 坝面排水
8 坝基处理
8.1 一般要求
8.2 坝基表面处理
8.3 砂砾石坝基的渗流控制
8.4 岩石坝基处理
8.5 易液化土、软黏土和湿陷性黄土坝基的处理
9 坝体与其他建筑物的连接
10 土石坝的计算分析
10.1 渗流计算
10.2 渗透稳定计算
10.3 抗滑稳定计算
10.4 应力和变形计算
11 分期施工与扩建加高
11.1 分期施工
11.2 扩建加高
12 安全监测设计
12.1 一般规定
12.2 监测项目
12.3 监测资料整编分析
附录A（规范性附录） 波浪和护坡计算
附录B（规范性附录） 反滤层设计
附录C（规范性附录） 土的渗透变形判别
附录D（规范性附录） 坝体和坝基内孔隙压力的估算
附录E（规范性附录） 抗滑稳定分析
附录F（资料性附录） 抗滑稳定分项系数设计法
附录G（规范性附录） 沉降计算
条文说明
书摘插图
4总则
4.0.1 为规范水电工程碾压式土石坝的设计，使其符合工程安全、经济合理、技术先进、确保质量的要求，特制定本标准。
4.0.2土石坝按其高度可分为低坝、中坝和高坝。高度30m以下为低坝，高度30m-100m为中坝，高度100m及以上为高坝。
4.0.3碾压式土石坝的级别，应根据DL 5180中的有关规定确定。
4.0.4土石坝在正常和非常运用条件的荷载组合情况下，应满足稳定、渗流、变形以及规定的坝顶超高等要求。
4.0.5土石坝设计条件可分为：
1正常运用条件。
1）水库水位处于正常蓄水位和设计洪水位与死水位之间的各种水位的稳定渗流期。
2）水库水位在上述范围内经常性的正常降落。
3）抽水蓄能电站的水库水位的经常性变化和降落。
2非常运用条件I。
1）施工期。
2）校核洪水位有可能形成稳定渗流的情况。
3）水库水位的非常降落，如自校核洪水位降落、降落至死水位以下，以及大流量快速泄空等。
3非常运用条件II。
正常运用条件遇地震。
4.0.6采用土工膜、沥青混凝土和混凝土作为防渗体材料时，应按照GB 50290-1998、SLJ 01-88和DL／T 5016的规定执行。
4.0.7碾压式土石坝设计除应符合本标准外，尚应符合国家和行业现行有关标准的规定。
5枢纽布置和坝型选择
5.1 坝轴线
5.1.1 坝轴线应根据坝址区的地形地质条件、坝型、坝基处理方式、枢纽中各建筑物（特别是泄洪建筑物）的布置和施工条件等，经多方案的综合技术经济比较确定。
5.1.2坝轴线宜采用直线。当采用折线时，在转折处宜布置曲线段。地震区坝的坝轴线布置应按DL 5073的有关规定执行。
5.1.3当坝址处存在喀斯特、大断层或软黏土等不良地质条件时，应研究避开的可能性。
……
