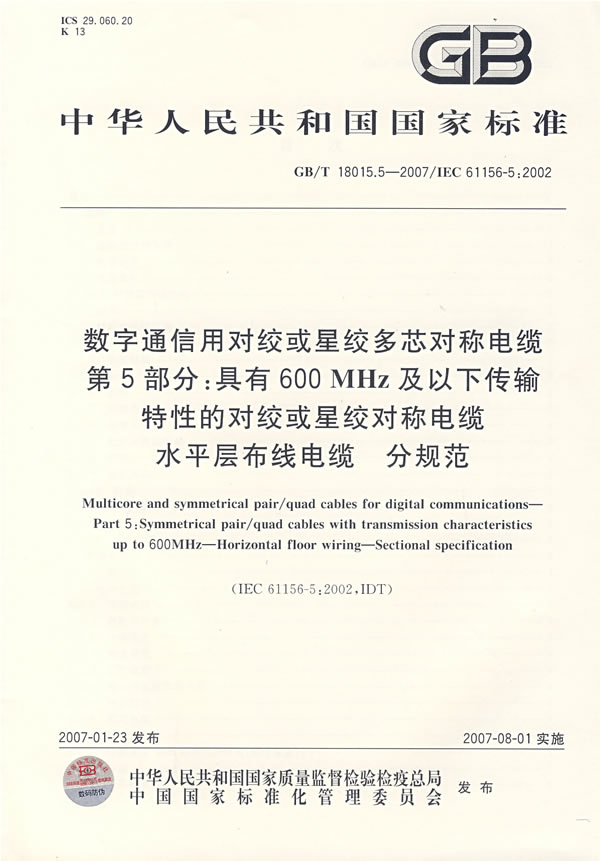

数字通信用对绞或星绞多芯对称电缆第5部分:具有600MHz及以下传输特性的对绞或星绞对称电缆水平层布线电缆 分规则(GB/T18015.5-2007)
点此进入淘宝搜索页搜索分类: 图书,工业技术,工具书/标准,
作者： 本社 编
出 版 社： 中国标准出版社
出版时间： 2007-7-1字数： 45000版次： 1页数： 18印刷时间： 2007/07/01开本：印次：纸张： 胶版纸I S B N ： GB/T18015.5-2007包装： 平装内容简介
GB/T18015《数字通信用对绞或星多芯对称电缆》分为20个部分：
本部分GB/T18015的第5部分。
本部分等同采用IEC61156-5：2002《数字通信用对绞或星绞多芯对称电缆第5部分：具有600MHz及以下传输特性的对绞或星绞对称电缆水平层布线电缆分规范》（英文版）。
目录
前言
1 总则
1.1 范围
1.2规范性引用文件
1.3安装条件
1.4气候条件
2定义、材料和电缆结构
2.1 定义
2.2材料和电缆结构
2.2.1一般说明
2.2.2 电缆结构
2.2.3 导体
2.2.4绝缘
2.2.5绝缘色谱
2.2.6 电缆元件
2.2.7 电缆元件的屏蔽
2.2.8成缆
2.2.9 缆芯屏蔽
2.2.10 护套
2.2.11护套颜色
2.2.12标志
2.2.13成品电缆
3性能和要求
3.1 一般说明
3.2 电气性能
3.2.1 导体电阻
3.2.2电阻不平衡
3.2.3介电强度
3.2.4绝缘电阻
3.2.5 工作电容
3.2.6线对对地电容不平衡
3.2.7 转移阻抗
3.2.8 屏蔽电阻
3.3 传输特性
3.3.1 传播速度、相时延和差分时延(相时延差)
3.3.2 衰减
3.3.3不平衡衰减
3.3.4 近端串音(NEXT)
3.3.5 远端串音(FExT)
3.3.6 特性阻抗
3.3.7 回波损耗(RL)
3.3.8屏蔽衰减
3.3.9耦合衰减
3.3.10成捆电缆内的串音
3.3.1l外来串音电缆
3.4机械性能和尺寸要求
3.4.1 尺寸要求
3.4.2导体断裂伸长率
3.4.3绝缘断裂伸长率
3.4.4护套断裂伸长率
3.4.5护套抗张强度
3.4.6电缆压扁试验
3.4.7电缆冲击试验
3.4.8 电缆张力下弯曲
3.4.9电缆抗拉性能
3.5 环境性能
3.5.1 绝缘收缩
3.5.2绝缘热老化后的缠绕试验
3.5.3绝缘低温弯曲试验
3.5.4护套老化后的断裂伸长率
3.5.5护套老化后的抗张强度
3.5.6护套高温压力试验
3.5.7 电缆低温弯曲试验
3.5.8热冲击试验
3.5.9单根电缆延燃特性
3.5.10成束电缆的延燃特性
3.5.11 酸性气体的释出
3.5.12 发烟量
3.5.13有毒气体的散发
3.5.14燃烧和烟雾组合试验
4空白详细规范介绍
附录A (资料性附录) 温度高于20℃时的电缆性能
附录B(资料性附录) 不同阻抗元件串接引起的插入损耗偏差
表1电缆类别
表2转移阻抗
表3计算衰减用的常数值
表420℃时的衰减
表5近端不平衡衰减
表6 最差线对的PS NEXT值
……
